自己动手制作一个金属的带差速器的可转向的遥控玩具车

简介:

产品简介:

这是一个全拼装,并且持续更新的,遥控小车套件,所有配件都有单独销售,不用担心损坏,而且我们还会不断开发新的可安装的配件。

自己动手制作一个金属的带差速器的可转向的遥控玩具车

用到的技术原理:

  • 后轮金属差速器
  • 前轮齿条转向,弹簧自动归中
  • 普通的27Mhz/40Mhz遥控器和接收板
  • 电池、遥控、电机基本运动电路

视频效果:【视频】

整体效果图

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

结构示意图

自己动手制作一个金属的带差速器的可转向的遥控玩具车

安装后桥

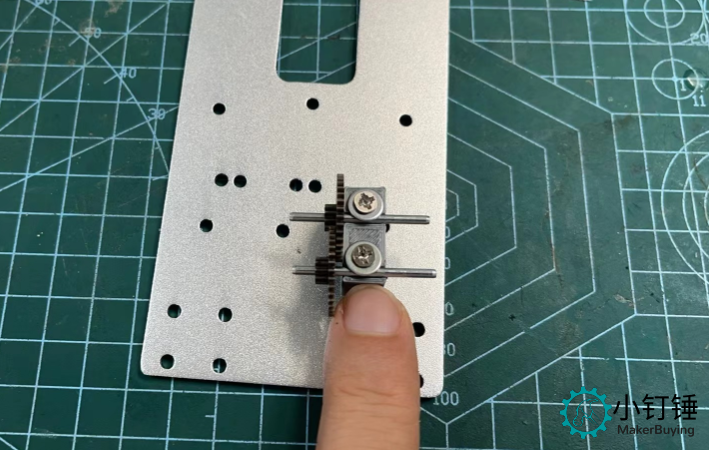

1.安装后桥电机座

自己动手制作一个金属的带差速器的可转向的遥控玩具车

注意板子正反面,不要装反


自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

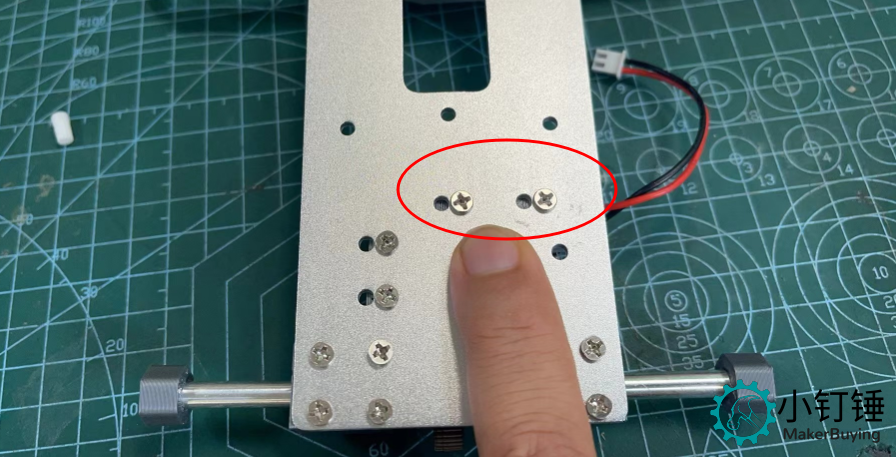

螺丝拧紧:

自己动手制作一个金属的带差速器的可转向的遥控玩具车

2.安装后桥差速器

确保齿轮可以自由转动,可以用手用力推几圈磨合一下
自己动手制作一个金属的带差速器的可转向的遥控玩具车

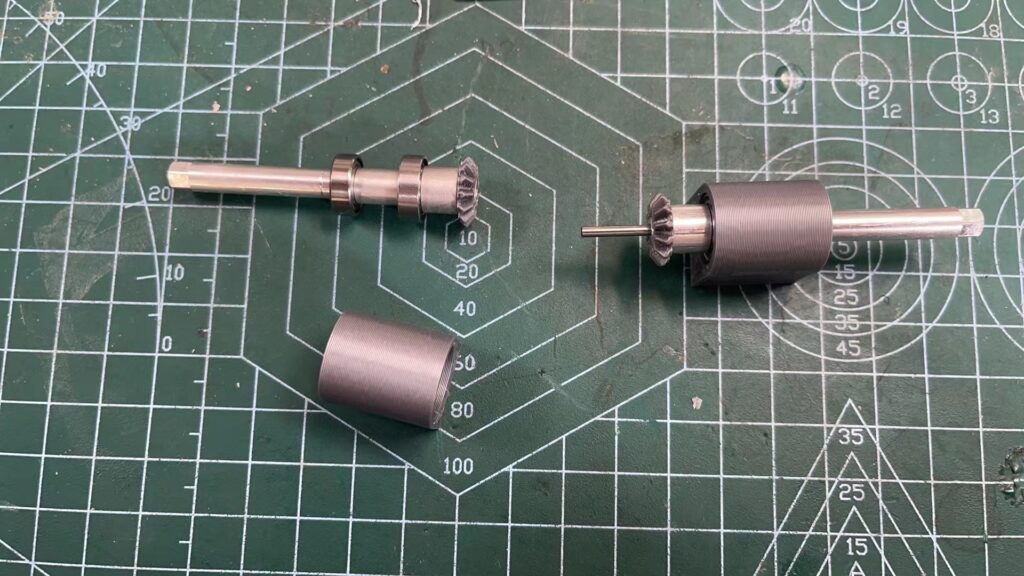

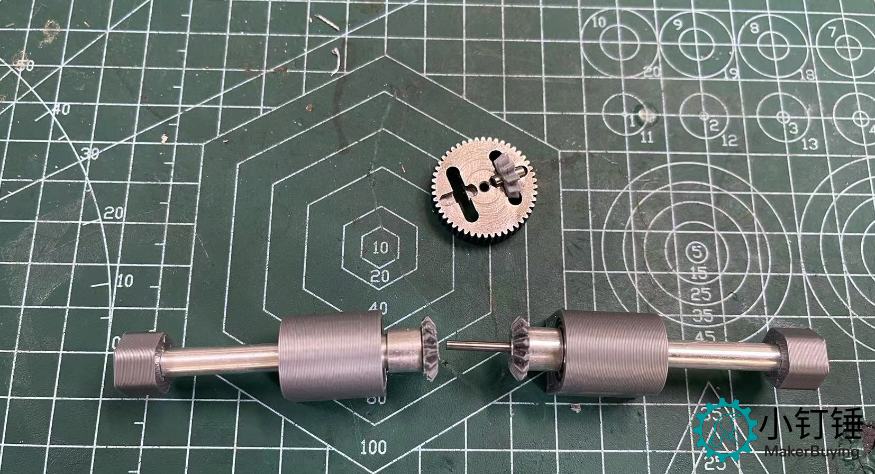

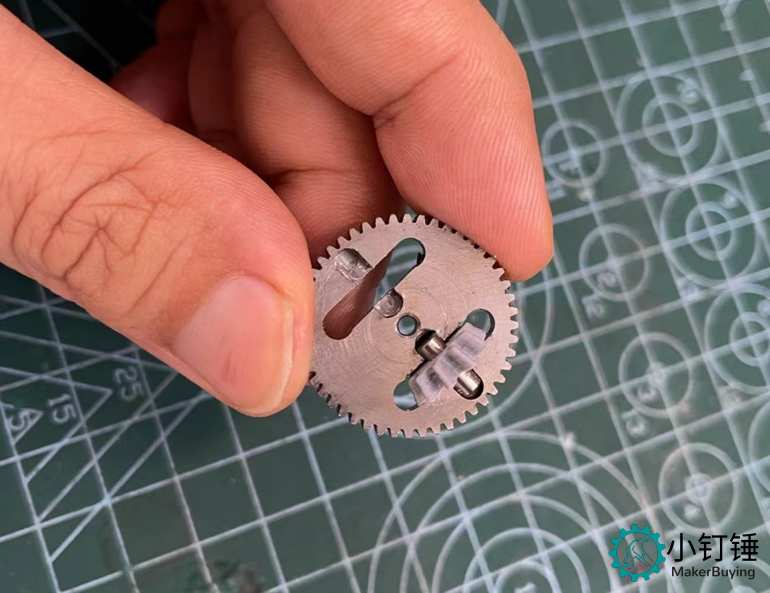

组装轴承差速器

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

磨合齿轮

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

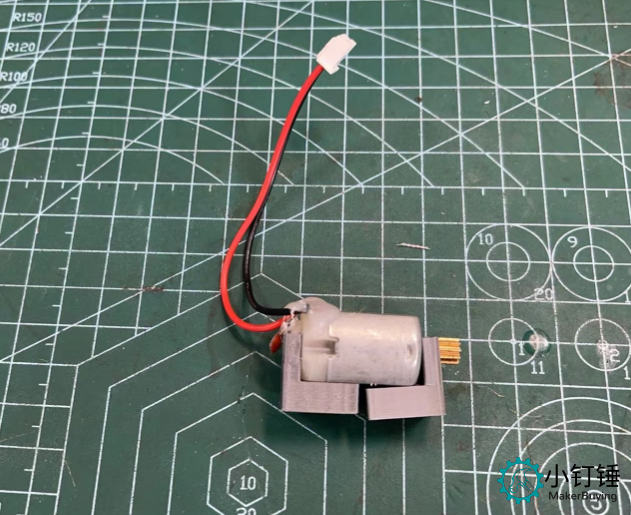

安装后轮驱动马达

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

后桥安装注意事项:https://player.bilibili.com/player.html?isOutside=true&aid=113327913115590&bvid=BV1GhC1YaE3o&cid=26347703079&p=1

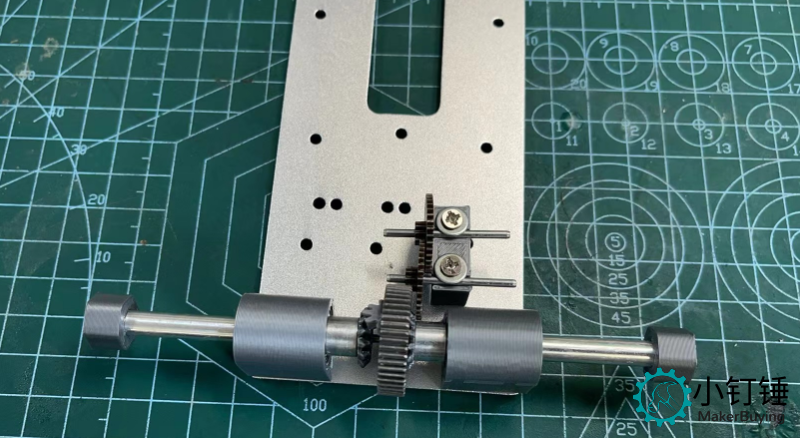

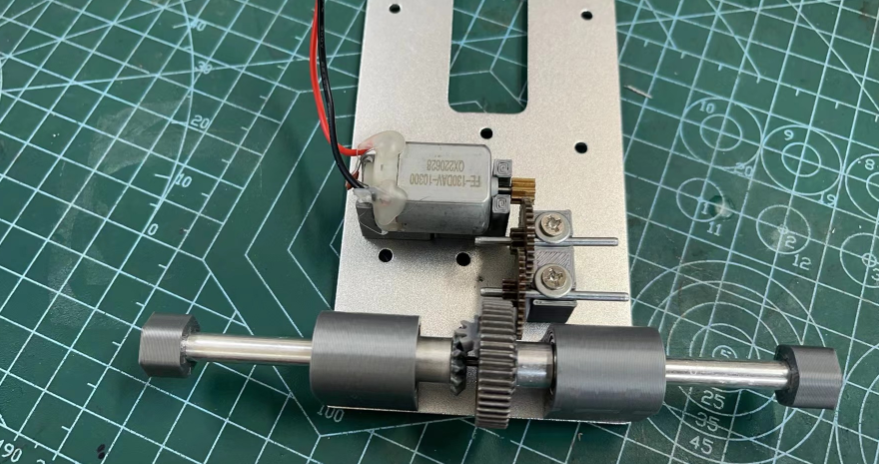

后桥完整图

后桥完整图,装好以后用手转动一下试试,看是否转动自如。

注意:如果电机齿轮无法碰到对应的齿轮,可以转动一下电机底座

自己动手制作一个金属的带差速器的可转向的遥控玩具车

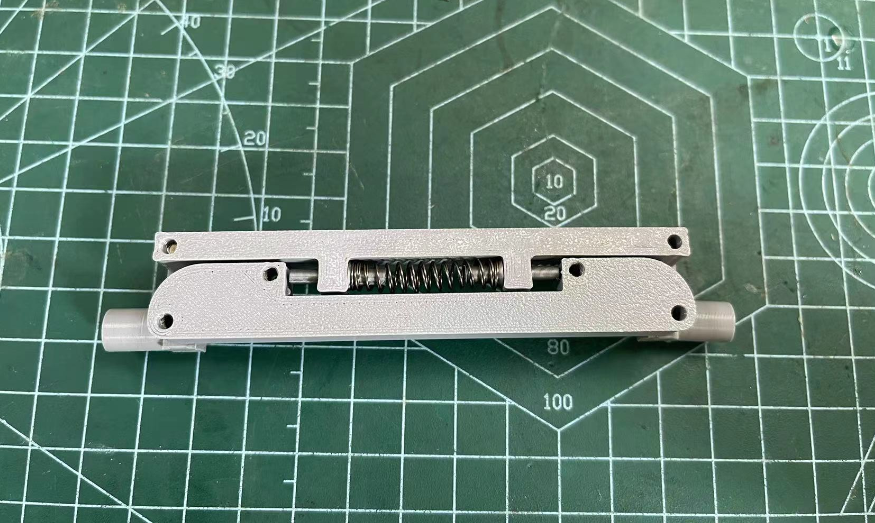

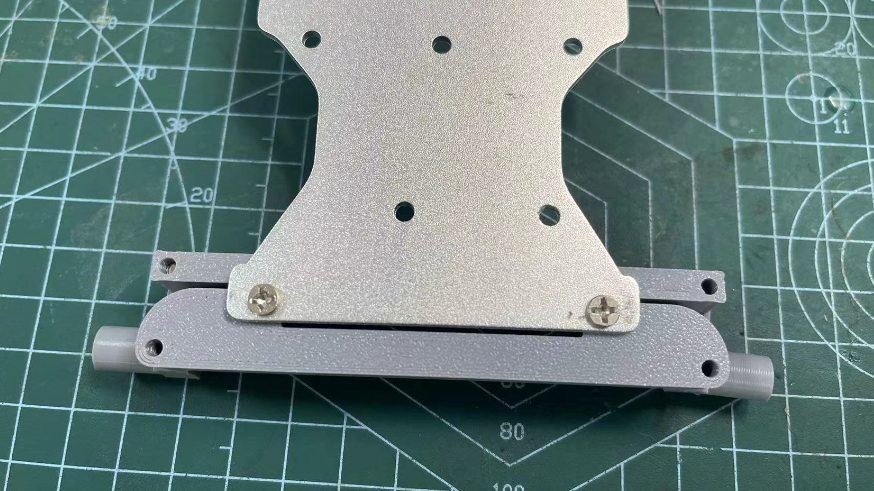

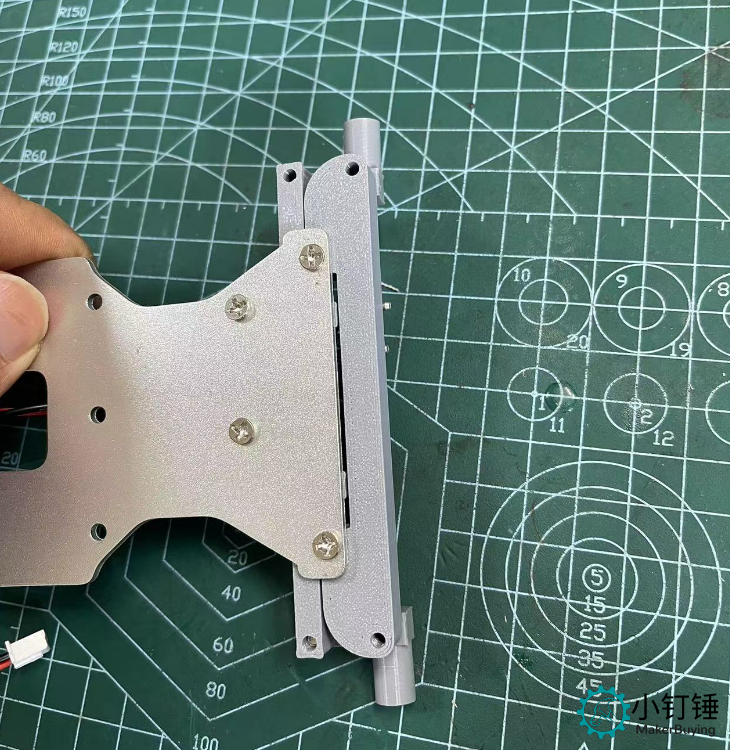

1.2安装前桥

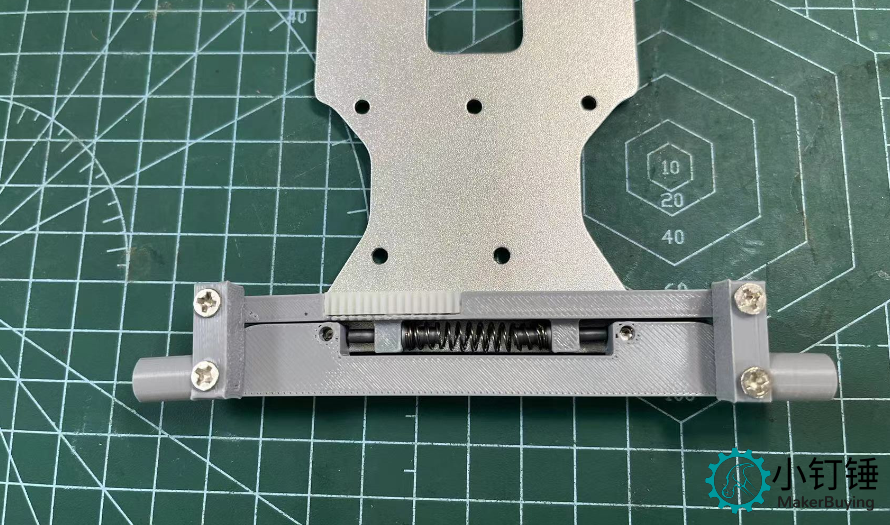

先装成这样

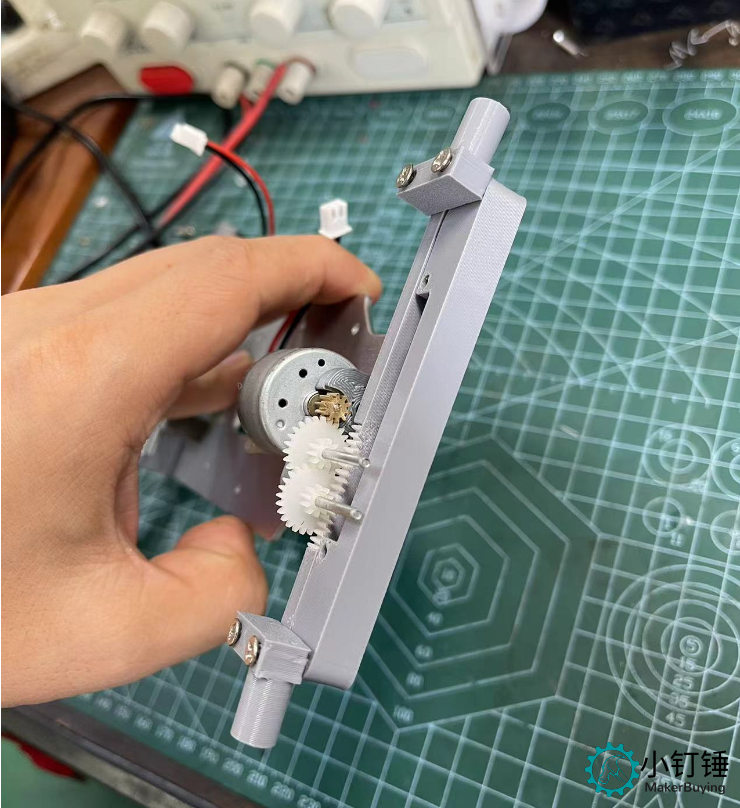

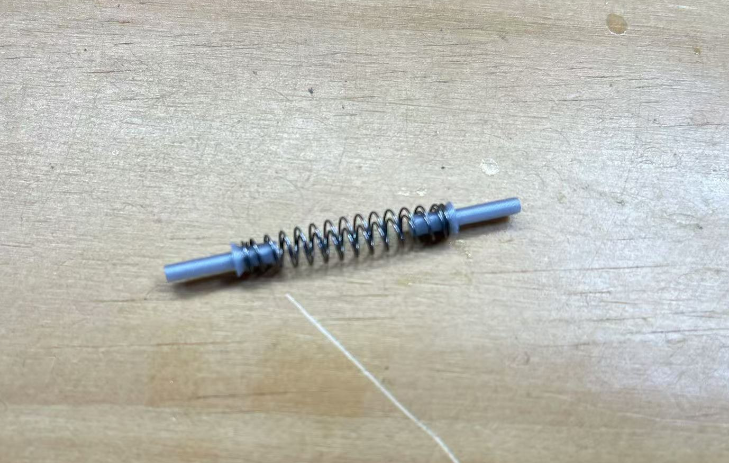

确保前桥转向,阻力小,并且可以自动归位。如果无法自动归位,调整前桥转轴四颗螺丝,确保每个螺丝都可以转动

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

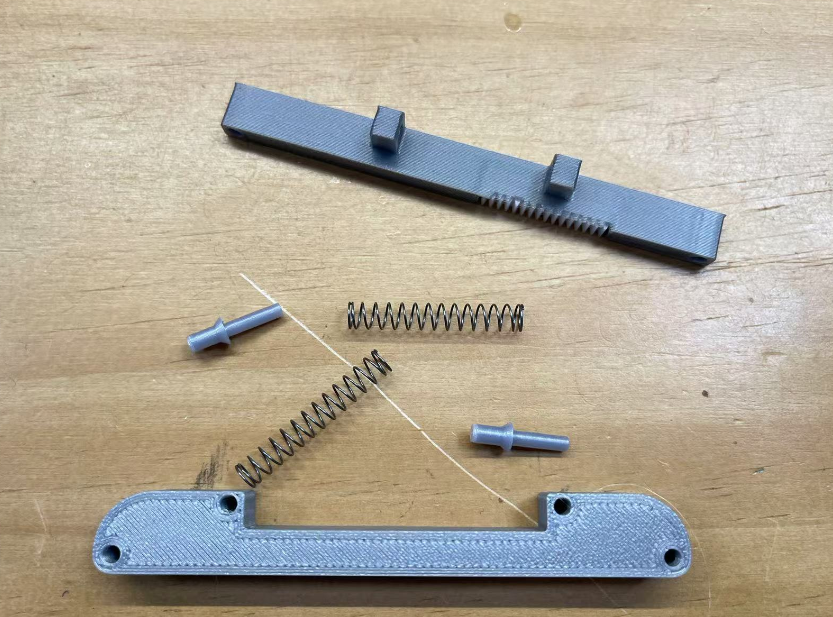

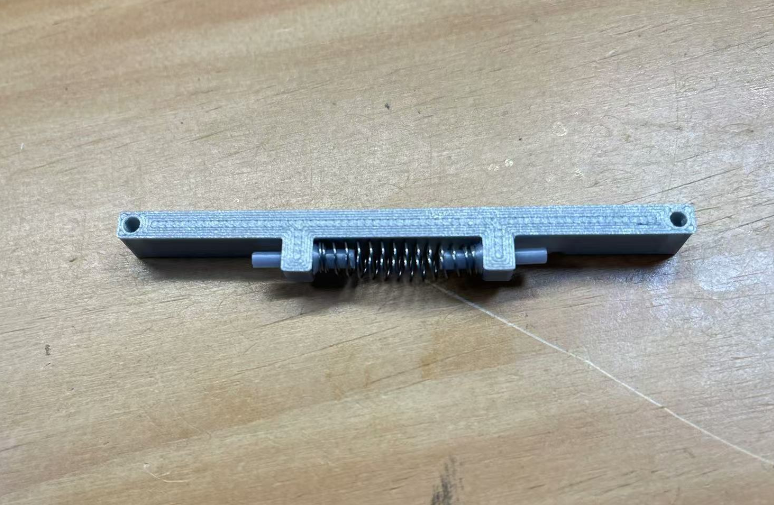

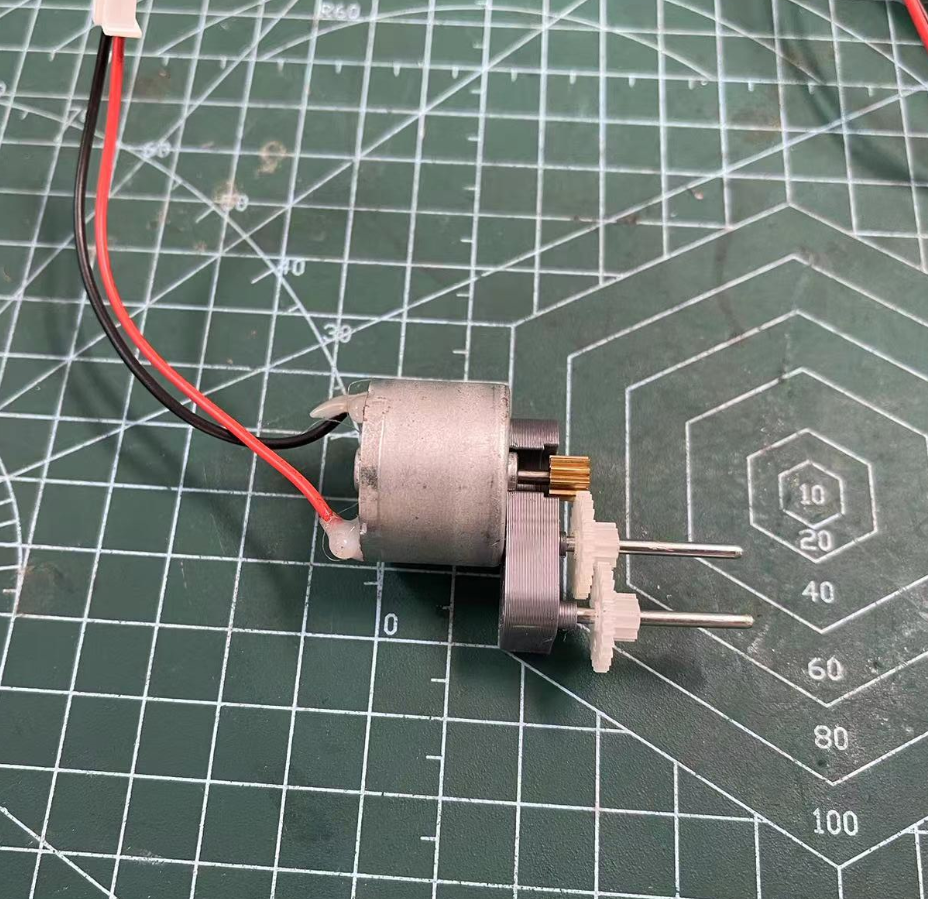

安装转向部件

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

两个螺丝固定马达

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

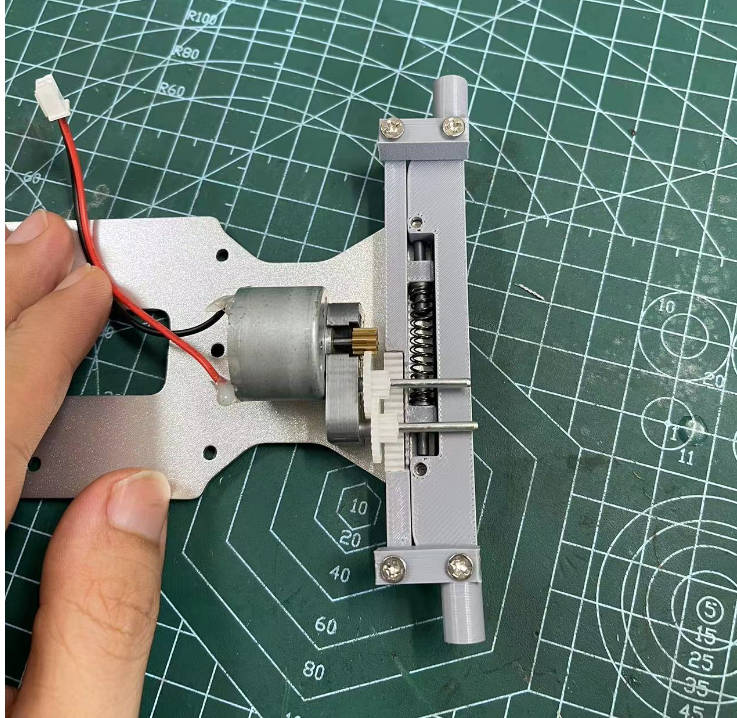

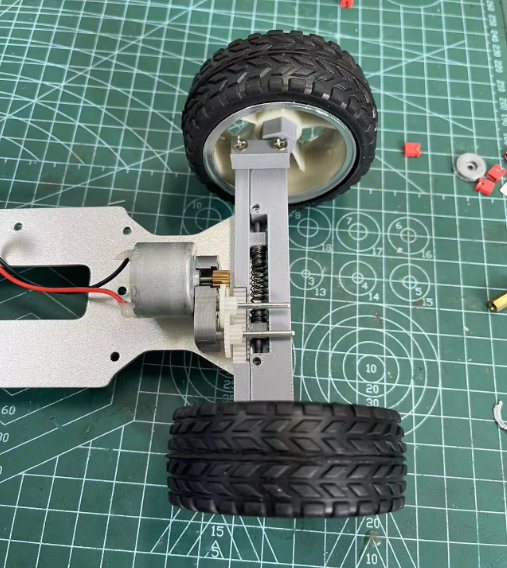

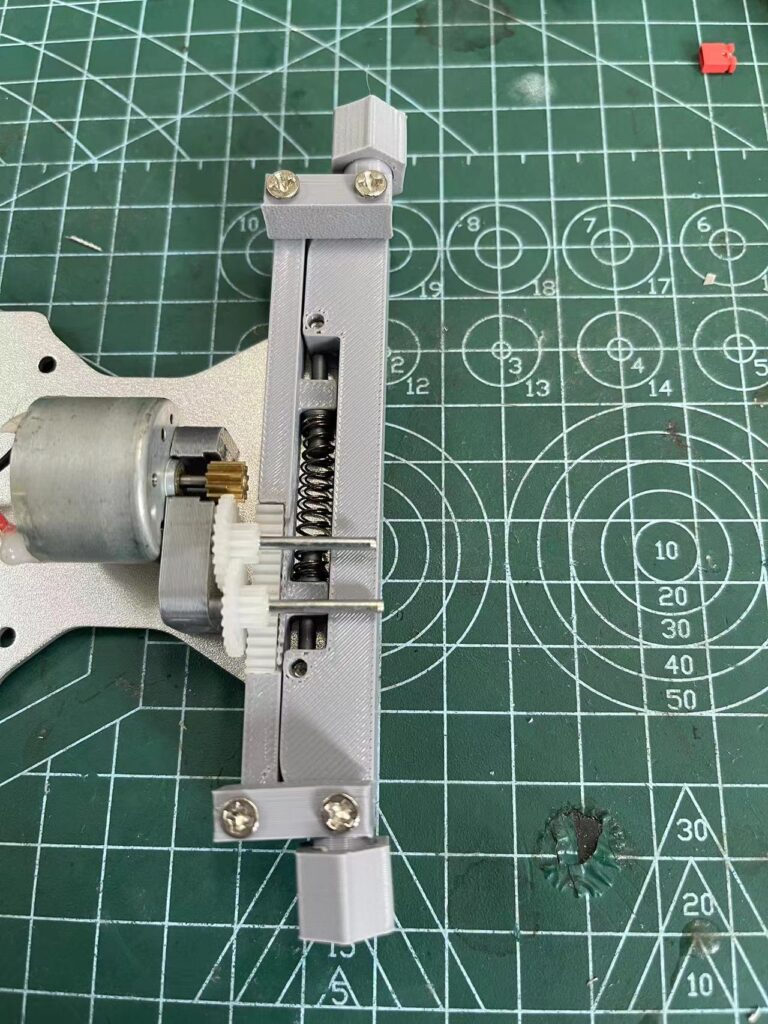

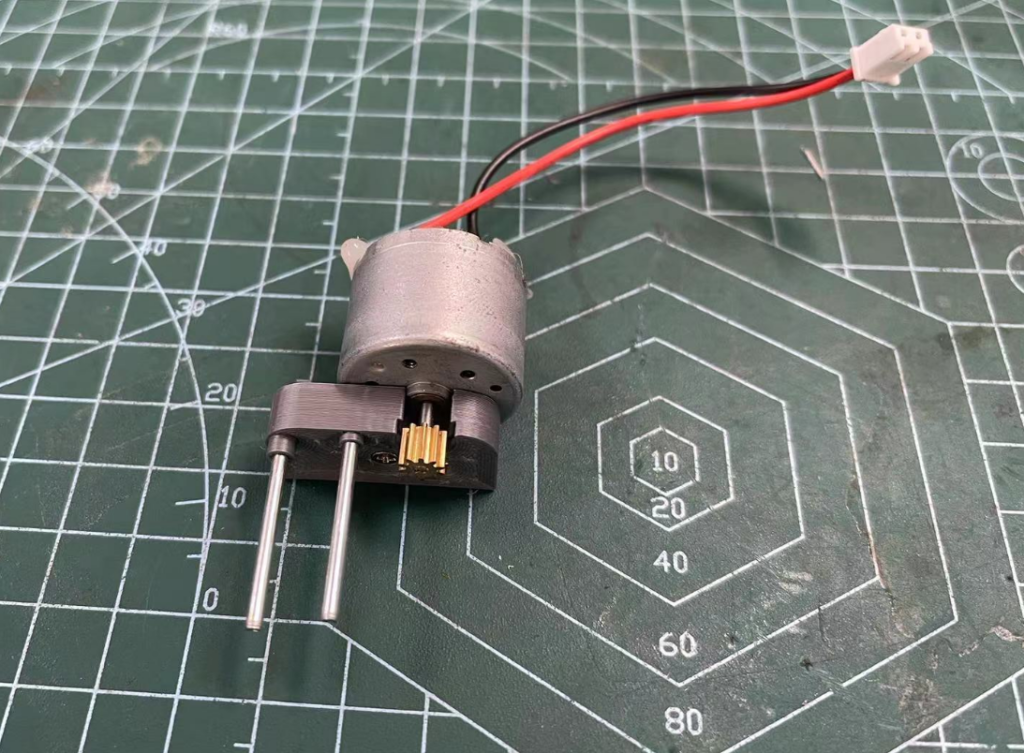

前桥转向机构

自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车
自己动手制作一个金属的带差速器的可转向的遥控玩具车

注意:最新版的通过扎带直接捆电池,方便快捷

自己动手制作一个金属的带差速器的可转向的遥控玩具车

前桥调试方法:【视频】

安装车轮:

安装前轮垫圈

自己动手制作一个金属的带差速器的可转向的遥控玩具车

前轮车轮,拧螺丝

自己动手制作一个金属的带差速器的可转向的遥控玩具车

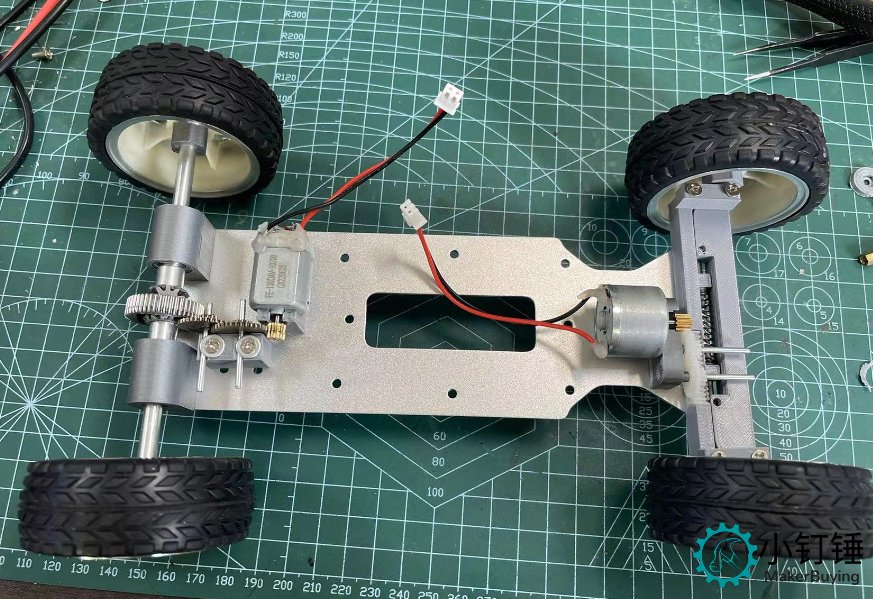

完整底盘

自己动手制作一个金属的带差速器的可转向的遥控玩具车

遥控使用方法:

遥控使用基本教程:【视频】

调整电机控制方向:如果控制和运动相反怎么办?【视频】

原理讲解:

前桥转向原理:【视频】

后桥差速器原理:

套件购买地址:

https://www.chuangzaomi.com/product/38169.html

零部件购买地址:

淘宝https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-15420397623.12.31314b72Jcqxsw&id=760156841830

转载自:这里不再更新,最新版请访问下面

https://www.xiaodingchuiedu.com/unit/snp106?id=15380
